Blender入门教程（三）：骨骼绑定

一、前言

不知道大家有没有玩过一些单机游戏的Mod，比如《侠盗猎车》里主角变成奥特曼，各种新能源汽车乱入等等。这些都是别人对原有模型就行修改换皮，并重新绑定骨骼完成的，所以如果会了骨骼绑定后，你也就可以自己制作一些模型到单机游戏里，当然还要一些解包封包的技巧，这个有时间聊，那下面开始Blender的骨骼绑定实操了。

二、模型准备

1.创建模型

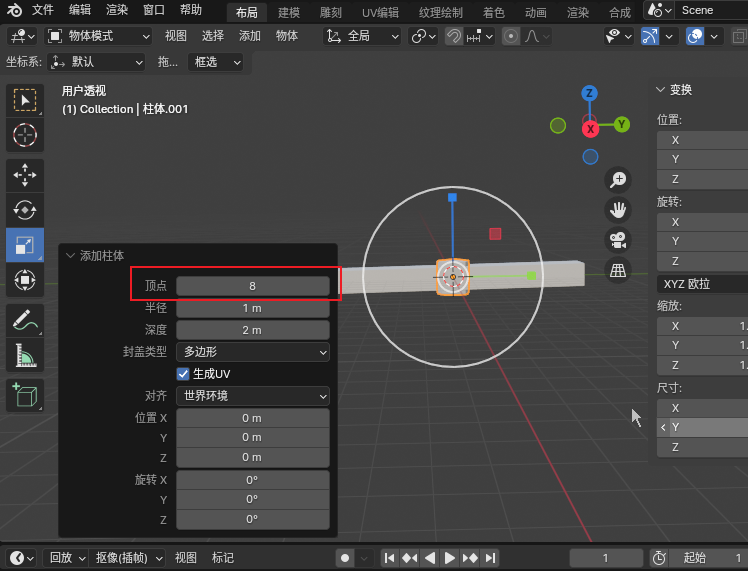

我这里以一个机械臂为例，先添加一个立方体变形成长方体，然后添加一个圆柱体，添加时设置顶点为8。

2.快速复制

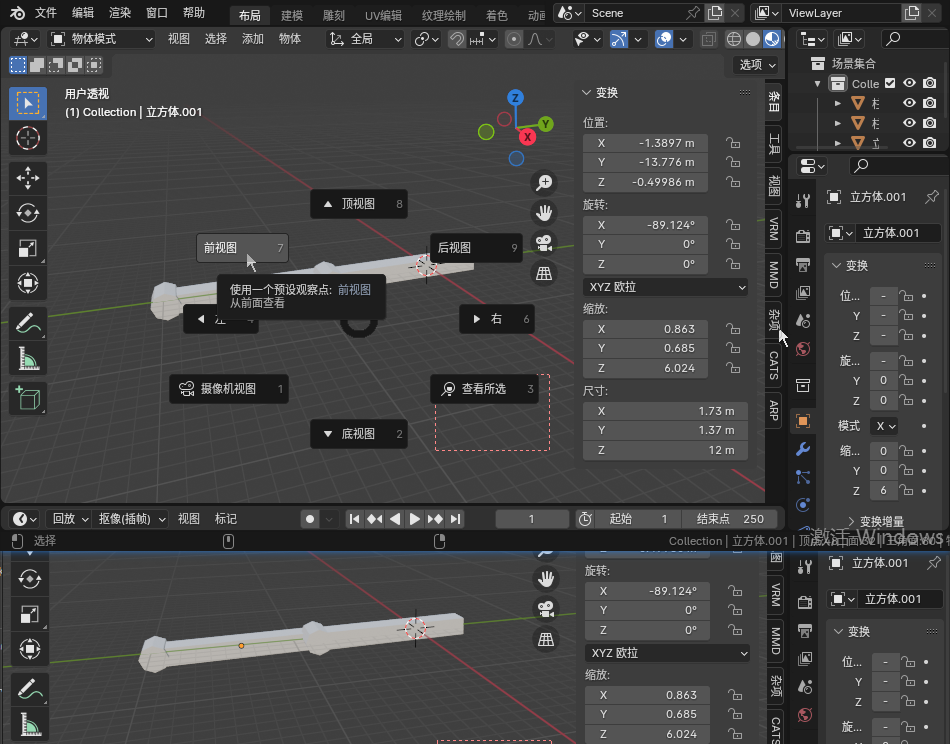

为了让骨骼绑定的效果更明显，我们要做一个两个节点的机械波，可以对前面的部分进行快速复制（Shift+D）到指定位置，然后按快捷键 ~ 进行视角切换，用来对齐前面的组合。

三、骨骼设置

1.添加骨骼

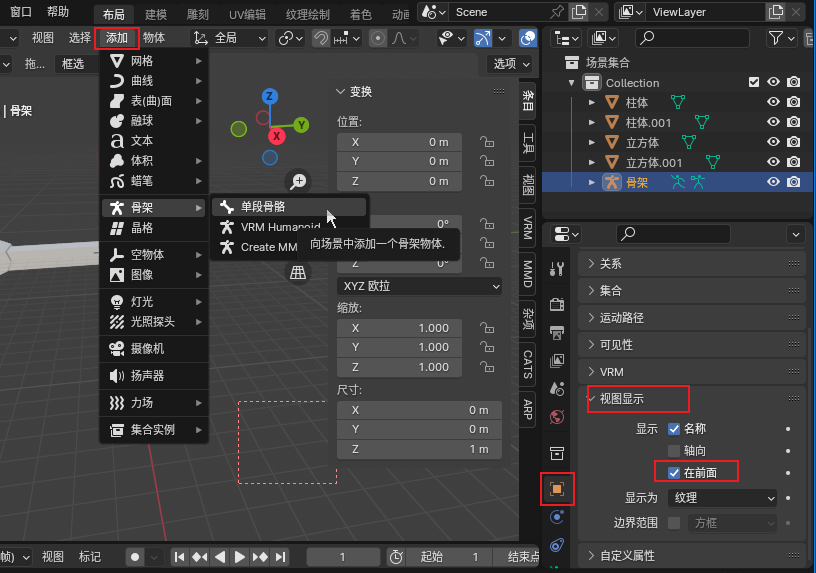

点击添加->骨架->单段骨骼，一开始他会被模型挡住，这时候找到属性的 “物体” ->视图显示，勾选 “在前面”，还可以把名称显示出来。

2.骨骼挤出

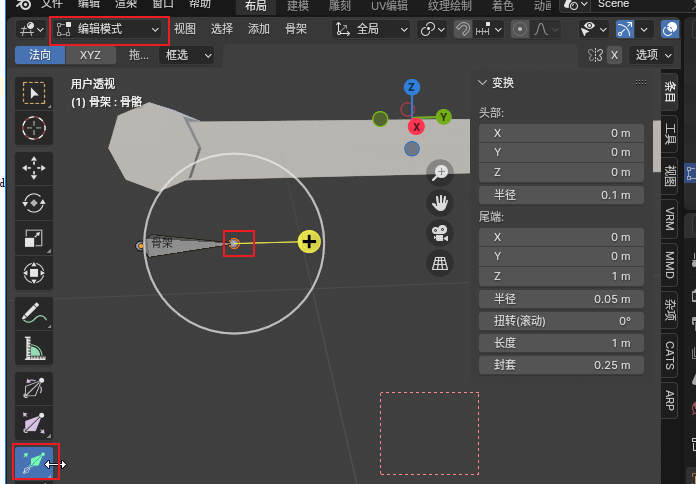

点击骨骼，进入 “编辑模式”，再点击骨骼头部的小圆点，工具栏选择 “挤出” 或按快捷键 “E”，然后朝着需要的方向拖动就能在上一个骨骼上创建一个子骨骼。

3.断开骨骼链接

我这里要做的是第一个骨骼是根骨骼，而他下面的子骨骼要放到模型的内部去。所以就需要和根骨骼进行断开，然后移动子骨骼到指定位置。

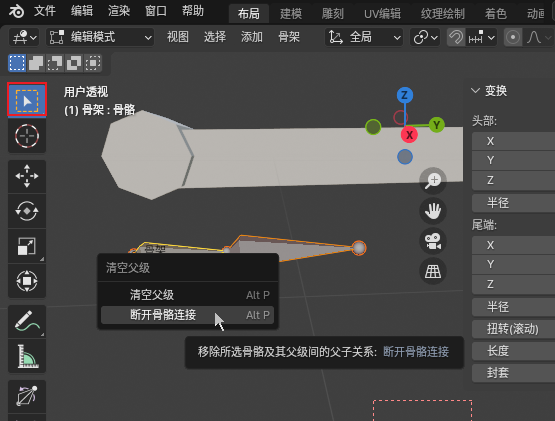

首先点击框选，选中两个骨骼，然后按快捷键 “Alt+P”，

四、骨骼绑定

1.模型绑定

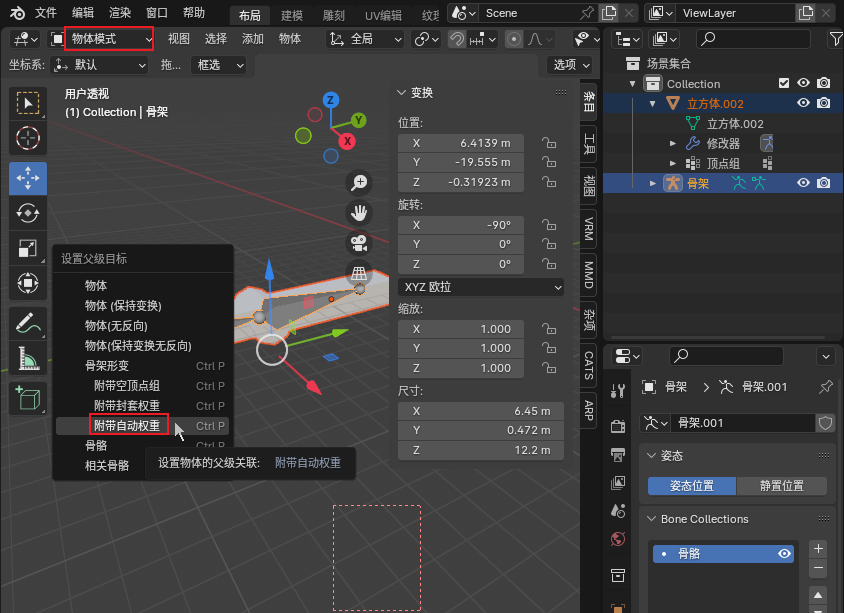

切换到物体模式，Shift 选中所有的模型和骨骼(一定要最后选骨骼)，快捷键 “Ctrl+P”，然后选择 “附带自动权重”。

2.姿势模式

点击骨骼，进入姿势模式（只有骨骼物体特有），选中一个骨骼，然后在工具栏选择 旋转，可以发现旋转或移动骨骼，模型也会相应的变换，但还是有个问题，因为是自动权重，有时候后面的骨骼会影响到前面的模型变形，这时候就要我们手动刷一下权重了。

3. 顶点组

还一个看是否绑定成功的方法：进入物体模式，点击一个模型，然后在属性视图找到 “数据”->“顶点组”，里面就是当前模型能被哪些骨骼影响，如果要删除绑定，在顶点组里移除就可以。

五、重刷权重

1.进入权重绘制

先切到物体模式，然后选中一个模型，再选择 “权重绘制”，还是找到 属性->数据->顶点组，里面某一个骨骼都有对当前模型的权重。

红色到蓝色，接近等于红色权重越高，而越接近蓝色等于蓝色权重越低，为了让对应骨骼能有效控制对应的模型部分，所以就单独进行修改了。

2.修改权重

在能准备修改权重时，最好是能知道顶点组里的每个名称是对应哪个骨骼，在对模型上颜色（权重值）进行修改时，有几个选项，如下：

• F Add (加法)：用于增加选中的权重值。
• F Darken (变暗)：减少选中的权重值，使其变得更暗或更接近0。
• F Draw (绘制)：直接设置选中的权重值，覆盖原有的权重值。
• F Lighten (变亮)：增加选中的权重值，使其变得更亮或更接近1。
• F Mix (混合)：以一种混合的方式结合新绘制的权重值与原有权重值。通常会根据新旧权重值的比例进行混合。
• F Multiply (乘法)：将新绘制的权重值与原有权重值相乘，这通常会使权重值变得更小。
• F Subtract (减法)：从原有权重值中减去新绘制的权重值，降低该区域的权重。

六、其他

1.设置模型关系

设置模型关系就是父子关系，如果将一个模型作为一个模型的子级，那父级移动旋转他也会移动旋转，在相对规则的动画下可以用这种方式代替骨骼绑定。

而操作方法有两种：一个是在 “大纲视图”选中一个模型，将其移到另一个模型下，那他就是这个模型的子级了；另一个方法是Shift选中两个模型，“Ctrl+P” 后选择 “物体”，后面就可以看到两个模型间有根虚线。

2.模型合并

为了能后面对模型进行权重绘制，最好对这四个模型合并，不然就是每个都绘制一遍权重。先在物体模式下，Shift 选中四个模型，然后按快捷键 “Ctrl+J”；

七、写在后面

权重重新修改后，就可以进入姿势模式看效果，旋转一下刚刚超出控制范围的骨骼，如果没有之前那种大范围变形，且比较符合你的预期。

那么，后面就可以开始用这个骨架进行动画制作了，和Spine类似，在时间轴上做不同的变换，当然里面很多细节性的技巧也有，那下一篇就开始了。
